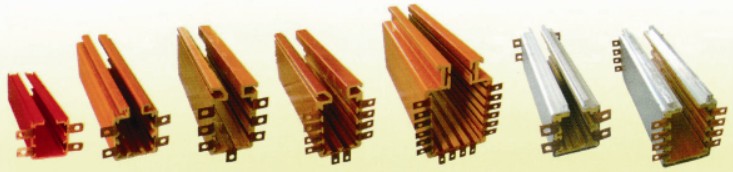

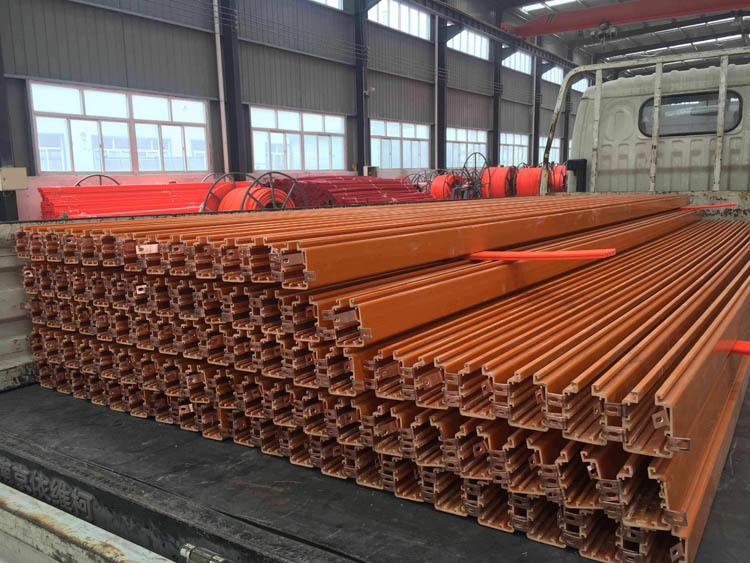

一、產品概述
HXTS（DHG)系列碳刷集電滑線導軌是在高強度、高絕緣性能半封閉的工程塑料導管內，嵌入多極銅排作為輸電母線。
HXTL（DHG)系列碳刷集電滑線導軌是在高剛度鋁合金管內，嵌入帶高絕緣性能工程塑料的銅排作為輸電母線。是我公司在消化國外先進技術基礎上研制生產的該系列產品。
HXTS、HXTL（DHG)的導管內有裝配緊湊、移動靈活的集電器小車，在移動受電設備的拖動下，同步移動。同時通過在集電器上配置的多極電刷在導軌上滑動接觸，將導軌上電源可靠地輸給移動受電設備。
二、產品的特點及用途
1、HXTS、HXTL（DHG)系列產品的外殼防護等級為IP23，半封閉結構對操作、維護人員接觸導管外部無任何傷害。
2、輸電銅排母線電流密度高、阻抗低、線路損失小。電刷具有良好的柔性和自潤滑性，集電器移動靈活、定向性好、接觸性好，有效地控制了接觸電弧和串弧現象。
3、多極輸電母線集中于一個導管內，安裝十分方便。其固定支架、連接器、懸吊裝置，均以標準提供、裝拆、調整、維修十分方便。
4、HXTS、HXTL（DHG)系列產品有輸電導管、集電器、正交器或同步器、導軌連接器、熱膨脹補償裝置、懸吊裝置組成，各種配件齊全，以滿足不同場合的要求。
5、HXTS、HXTL（DHG)系列產品適用于電動葫蘆、電動橋式起重機、龍門式起重機、堆垛機、移動式電動工具等移動受電設備，工業產品的自動生產線、檢測線、廠礦、車間的固定敷設母線。

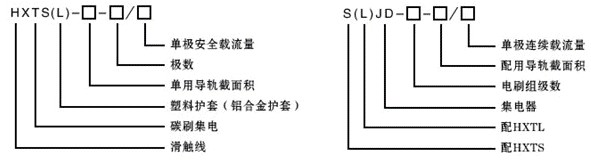

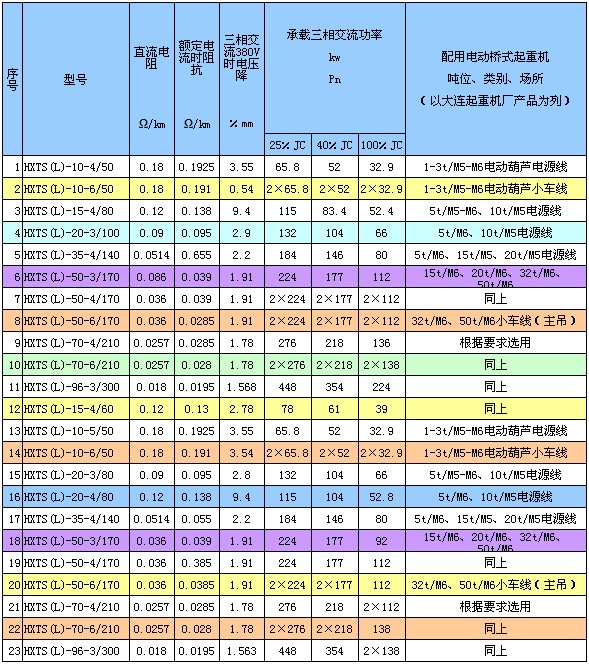

三、產品的型號及規格
注：1、HXTL型號與HXTS型號同；2、序號1-5為常用規格。
四、產品主要技術指標和使用參數
1、安全指標
HXTS HXTL

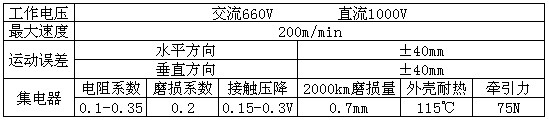

2、技術參數
3、使用環境
五、產品的選用原則
HXTS、HXTL（DHG)系列導軌的導軌選用可按查表法、功率法、電流法三種方法選擇
（一）查表法：
按現場負載配置系統功率、負載持續率、使用環境起重機型號、噸位、類別確定導管規格。
（二）功率估算法：
1、計算負載系統功率
n負載同時動作 ΣΡ＝Ρ1＋Ρ2＋……＋Ρn
n個負載中不同時動作 ΣΡ＝Ρ1＋Ρ2＋Ρ3……
其中Ρ1是最大負載
2、查表找出Ρn
3、Ρn﹥ ΣΡ
4、負載持續率和許用環境溫度應折算一致
(三）電流估算法
1、工作電流估算：不同負載由不同持續率確定，折算工作溫度40℃
IF=IF1+IF2+……IFn
IF1:最大功率電機折算Jc=100%工作電流 IF2：其余可能同時動作電機折算Jc=100%工作電流
2、對于大容量、多電機起重機，可用經驗公式：IF=K1（P1+P2+P3)+K2ΣP+A
P1、P2、P3三個最大功率電機的功率和（Jc=25%) ΣP:所以電機總功率（Jc=25%)
A：其它負載電流 K1、K2：轉換系數(電流轉換系數如下表）
3、查表選用導軌電流規格IN
4、滿足IN＞IF(IN是40℃時連續載流量）
（四）電壓校核
選用HXTS、HXTL（DHG)系列導軌，長度在100米內可不進行電壓校核驗算。大于100米時必須電壓校核。
1、電壓降△U指標要求：
一般重設備△U＜7%，冶金起重機△U＜5%，其它用電設備根據產品要求確定△U。
2、校核方法：
其中：Imax=K起（IF1+IF2+IF3)
K起：繞線電機=2 直流電機=2-2.5 異步電機見產品樣本
L：計算長度（見供電方式） δ：導電率 銅：50MΩ/mm2
S:導軌母線截面積mm2 Un:額定工作電壓 COSφ：功率因素

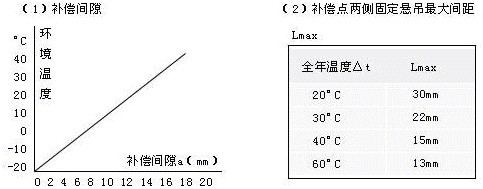

六、熱膨脹補償方法的確定
1、室內安裝，長度小于100米，一般不加熱膨脹補償段，僅在每節連接處留有5mm間隙。
2、室外安裝或長度超過100米時，應加熱膨脹補償段

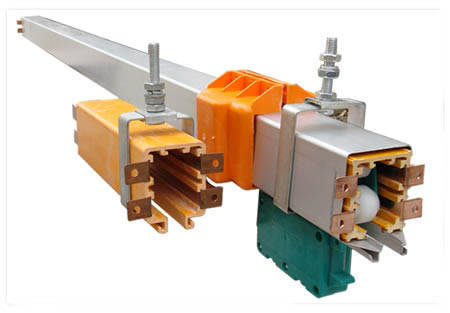

七、組件介紹

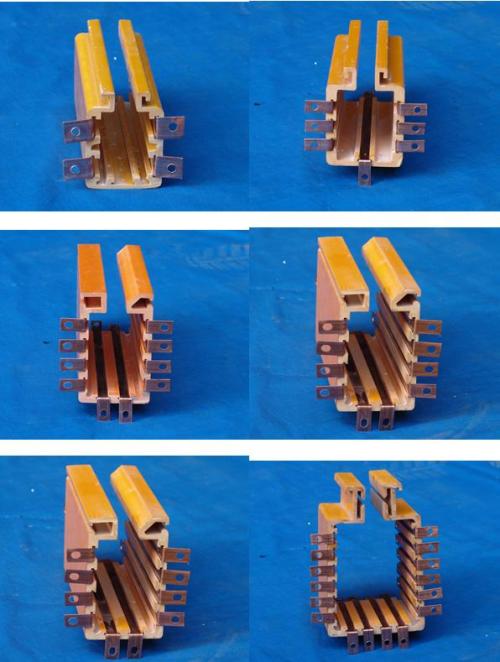

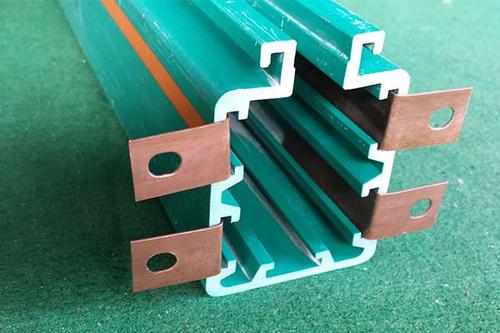

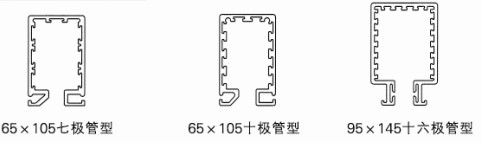

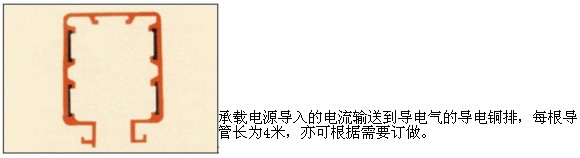

1、供電導管

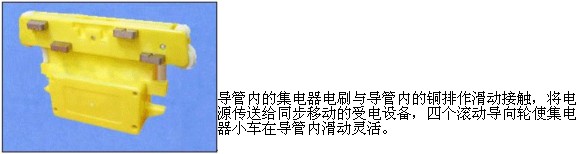

2、集電器

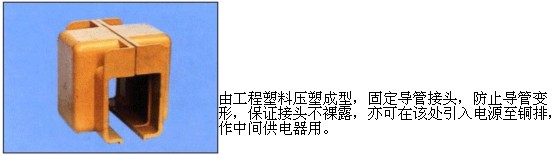

3、連接器（兼作中間供電器）

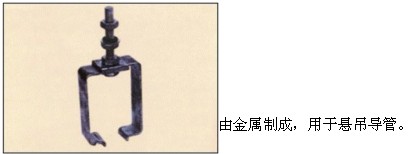

4、吊架

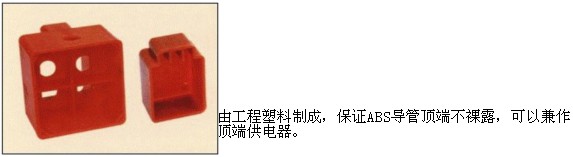

5、端帽、頂端供電器

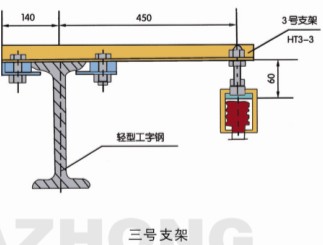

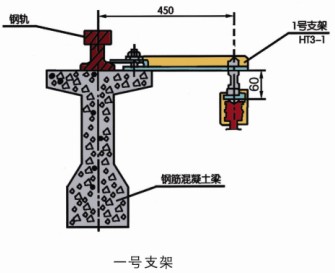

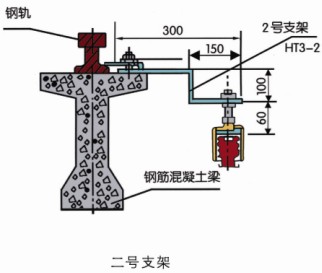

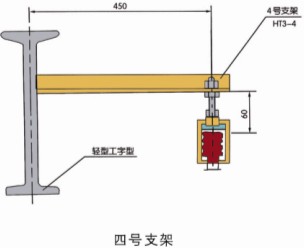

6、安裝支架及集電器撥叉
八、安裝形式

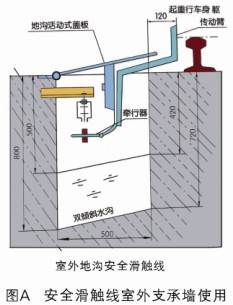

室外安全滑觸線地溝結構：垂直安裝圖A、側面安裝圖B、地溝活動蓋板，每0.5米/塊蓋合整個地溝，支架為基建時一次性建筑。
九、訂貨和儲運
1、訂貨：用戶在填寫訂貨單時，應詳細寫明單位名稱、地址及所需供電滑觸線型號、規格、數量等有關事項。
2、儲運及儲存：供電滑觸線主、副件分別裝箱，對于易損傷的零部件，由防震材料隔離旋轉，但仍應注意防止劇烈碰撞或倒置，以免損壞。供電滑觸線運抵單位，暫不安裝時，其儲備應具備良好的通風、干燥，盡可能避開高溫、熱源和高溫度的地方。
