全絕緣屏蔽管形母線
使用范圍:

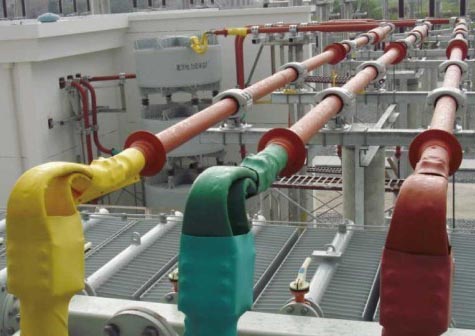

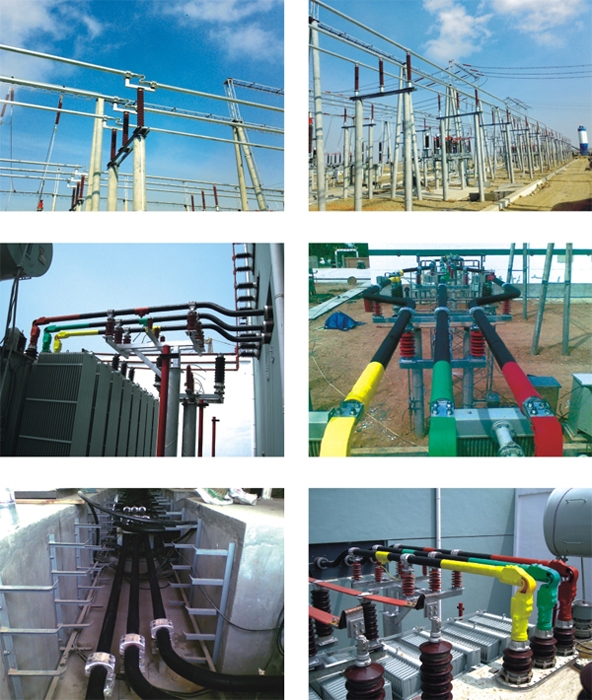

全絕緣銅管母線系列適用于各供電、發電、治金、石油、化工、能源等配電工程,其占地面小、載流量大、安全系數高、維護方便等優點已被廣大用戶所接受。安裝方式主要形式為:支柱架空、電纜夾層、電纜溝等。
產品特點:
全絕緣屏蔽管形母線,整體全絕緣,全屏蔽,實質就是利用銅管、銅棒(或鋁棒、鋁合金管)作為導體、外敷絕緣的一種母線產品。在國外被稱之為“管形電纜”。在國內,均有自己的命名方式和規格型號,如“管形絕緣母線、交聯聚乙烯管形母線、絕緣銅管母線”等等,其實質均為同一類產品。
全絕緣屏蔽管形母線用于變壓器低壓側套管與主受開關柜連接、開關柜與開關柜間的饋線連接。產品各相絕緣獨立密封,全程絕緣屏蔽,不受環境干擾,可靠性高。導流體為管形,集膚效應低,載流量大,機械強度高,承受短路電流大,安裝跨距大??芍苯影惭b在構架上,省去穿墻套管和支柱絕緣子,具有較強抗震能力,安裝方便,免于維護。
1、超強的載流、散熱能力:主流為空芯銅管,電流分布均勻,最高額定電流可達6000A。
2、集膚效應低、功率損失小:交流電阻小,集膚系數kf<1,因而管型母線的損耗低。
3、允許應力大、機械強度高:管型母線為矩形母線的4倍,單條母線跨距最長可達8米。
4、電氣絕緣性能強:采用屏蔽絕緣方式,外殼接地點位為0V,可直走電纜溝或穿墻。
5、架構簡單、可靠性高:內部無凝露,無相間、接地短路因素,一次安裝終身免維護。
使用要求:
海拔高度:不超過1000m,1000m以上特殊設計;
地震強度:地震設防烈度為≤8度(設計基本地震加速度值不超過0.2g);
環境溫度:-50~50℃
相對濕度:日最高相對濕度≤95%,月最高相對濕度90%(25℃時);
污穢等級:Ⅱ、Ⅲ、Ⅳ級;
特殊要求:由用戶與制造廠商協商。

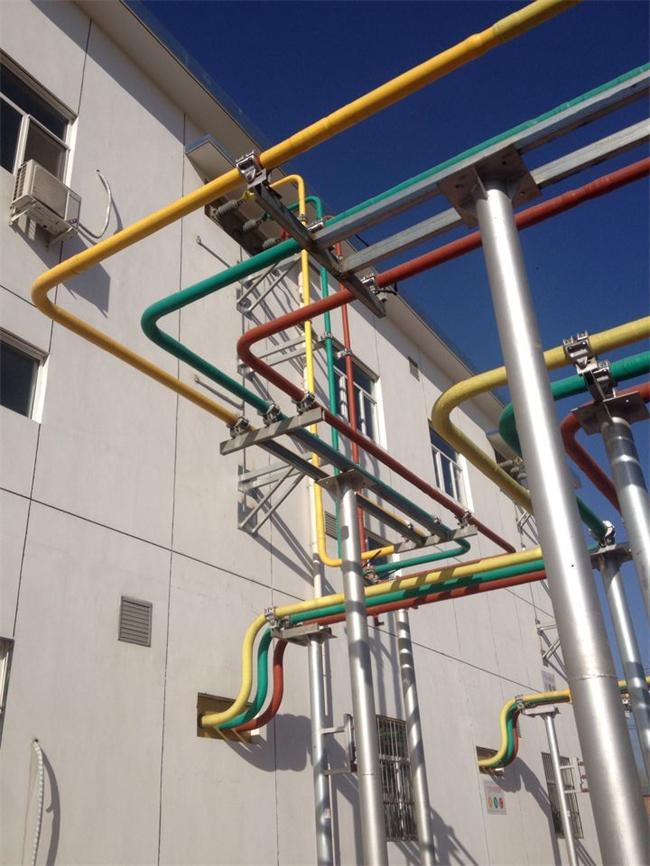

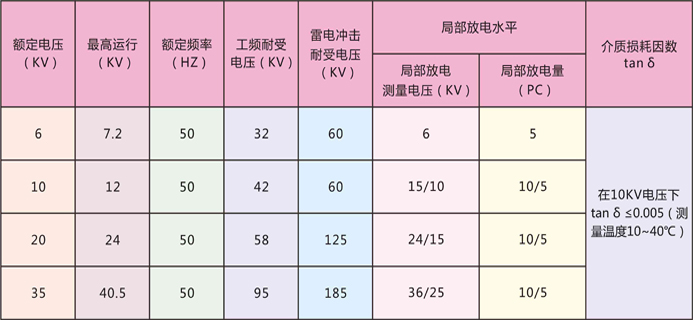

性能參數:

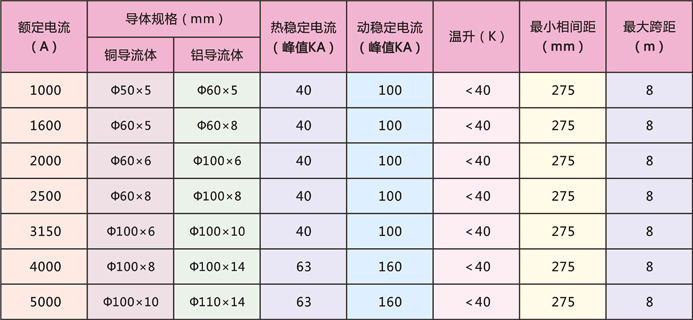

常用規格:

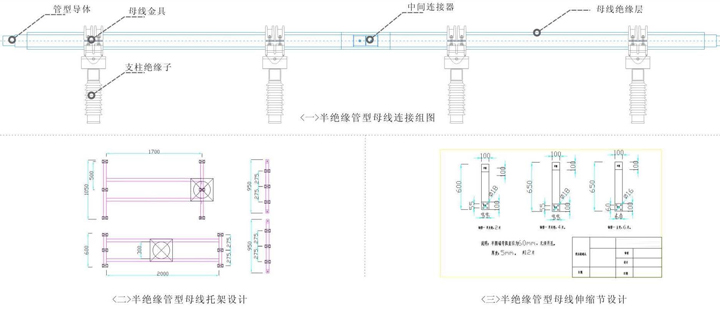

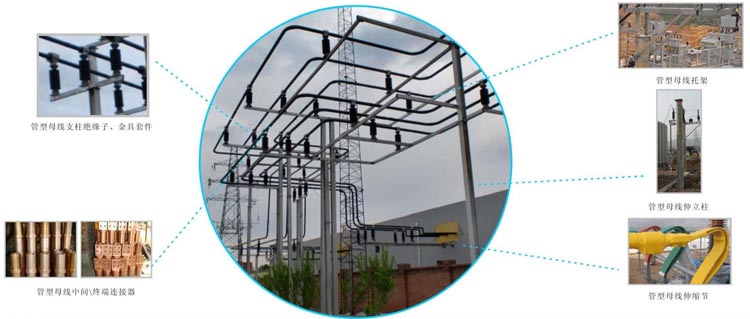

管母線生產工藝及安裝結構設計
