一.產品介紹

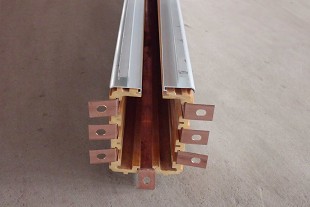

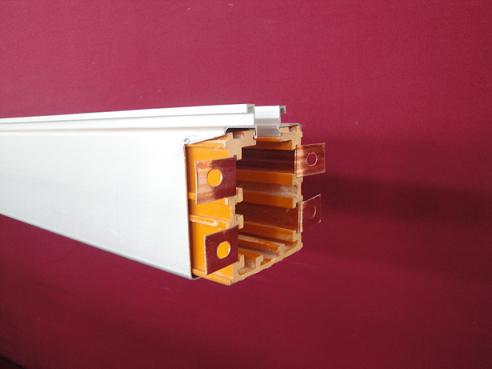

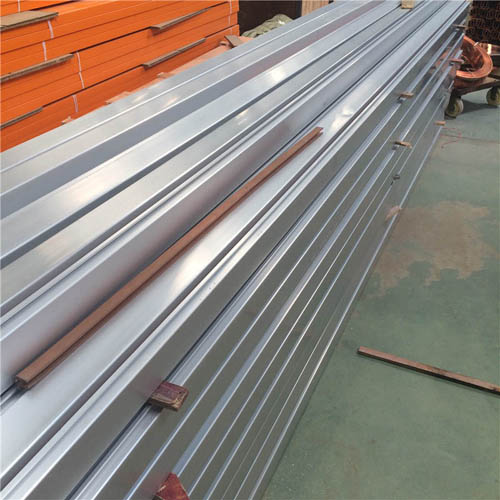

HXTL多極鋁合金外殼滑觸線,是在多極管式滑觸線的塑料導管上加裝鋁合金防護外殼,并由多級導電銅排、集電器以及懸吊、固定組件等組合而成。該產品具有外型美觀,機械強度高,絕緣性能好,使用壽命長等優點,深受廣大用戶好評,適用各種露天門吊,橋吊,裝卸機械等移動供電。HXTL系列產品由于采用鋁合金外殼,堅固、耐用,使用壽命更長,耐高溫、輻射,而且具有輸電線路屏蔽功能。
HXTL的導管內有裝配緊湊、移動靈活的集電器小車,在移動受電設備的拖動下,同步移動。同時通過在集電器上配置的多極電刷在導軌上滑動接觸,將導軌上電源可靠地輸給移動受電設備。

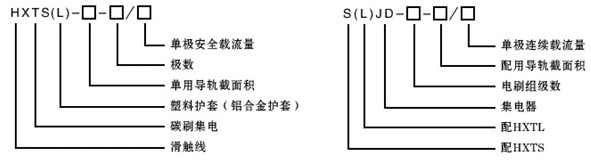

二、產品型號

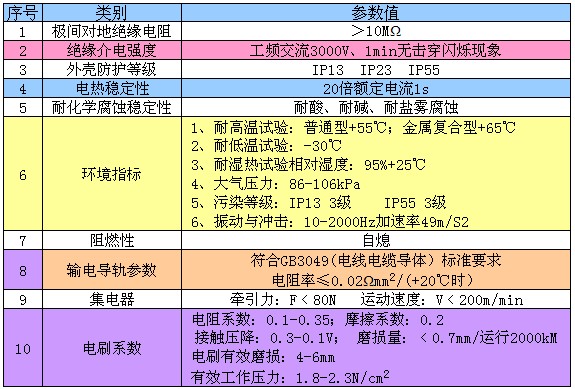

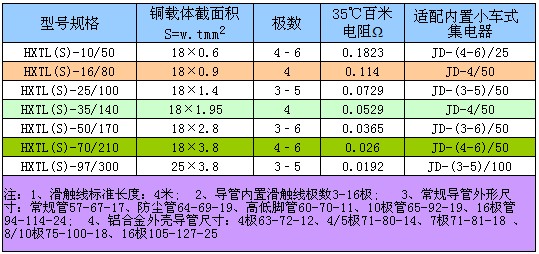

三、技術參數
四、產品的選用原則
HXTS、HXTL(DHG)系列導軌的導軌選用可按查表法、功率法、電流法三種方法選擇
(一)查表法:
按現場負載配置系統功率、負載持續率、使用環境起重機型號、噸位、類別確定導管規格。
(二)功率估算法:
1、計算負載系統功率
n負載同時動作 ΣΡ=Ρ1+Ρ2+……+Ρn
n個負載中不同時動作 ΣΡ=Ρ1+Ρ2+Ρ3……
其中Ρ1是最大負載
2、查表找出Ρn
3、Ρn﹥ ΣΡ
4、負載持續率和許用環境溫度應折算一致
(三)電流估算法
1、工作電流估算:不同負載由不同持續率確定,折算工作溫度40℃
IF=IF1+IF2+……Ifn
IF1:最大功率電機折算Jc=100%工作電流 IF2:其余可能同時動作電機折算Jc=100%工作電流
2、對于大容量、多電機起重機,可用經驗公式:IF=K1(P1+P2+P3)+K2ΣP+A
P1、P2、P3三個最大功率電機的功率和(Jc=25%) ΣP:所以電機總功率(Jc=25%)

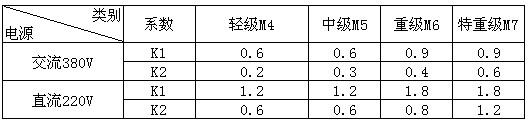

A:其它負載電流 K1、K2:轉換系數(電流轉換系數如下表)
3、查表選用導軌電流規格IN
4、滿足IN>IF(IN是40℃時連續載流量)
(四)電壓校核
選用HXTS、HXTL(DHG)系列導軌,長度在100米內可不進行電壓校核驗算。大于100米時必須電壓校核。
1、電壓降△U指標要求:
一般重設備△U<7%,冶金起重機△U<5%,其它用電設備根據產品要求確定△U。
2、校核方法:
其中:Imax=K起(IF1+IF2+IF3)
K起:繞線電機=2 直流電機=2-2.5 異步電機見產品樣本
L:計算長度(見供電方式) δ:導電率 銅:50MΩ/mm2
S:導軌母線截面積mm2 Un:額定工作電壓 COSφ:功率因素

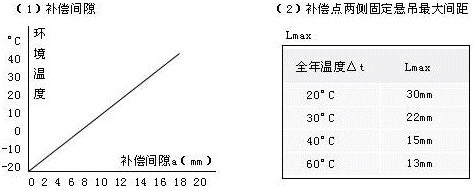

五、熱膨脹補償方法的確定
1、室內安裝,長度小于100米,一般不加熱膨脹補償段,僅在每節連接處留有5mm間隙。
2、室外安裝或長度超過100米時,應加熱膨脹補償段
六、產品的特點及用途
1、HXTS、HXTL(DHG)系列產品的外殼防護等級為IP23,半封閉結構對操作、維護人員接觸導管外部無任何傷害。
2、輸電銅排母線電流密度高、阻抗低、線路損失小。電刷具有良好的柔性和自潤滑性,集電器移動靈活、定向性好、接觸性好,有效地控制了接觸電弧和串弧現象。
3、多極輸電母線集中于一個導管內,安裝十分方便。其固定支架、連接器、懸吊裝置,均以標準提供、裝拆、調整、維修十分方便。
4、HXTS、HXTL(DHG)系列產品有輸電導管、集電器、正交器或同步器、導軌連接器、熱膨脹補償裝置、懸吊裝置組成,各種配件齊全,以滿足不同場合的要求。
5、HXTS、HXTL(DHG)系列產品適用于電動葫蘆、電動橋式起重機、龍門式起重機、堆垛機、移動式電動工具等移動受電設備,工業產品的自動生產線、檢測線、廠礦、車間的固定敷設母線。
七、系統組成

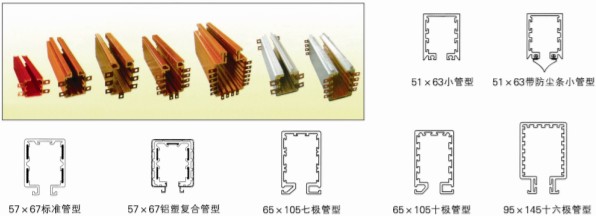

(一)供電導管:承載電源導入的電流輸送到集電器,每根導管長為4米,亦可根據需要定做。

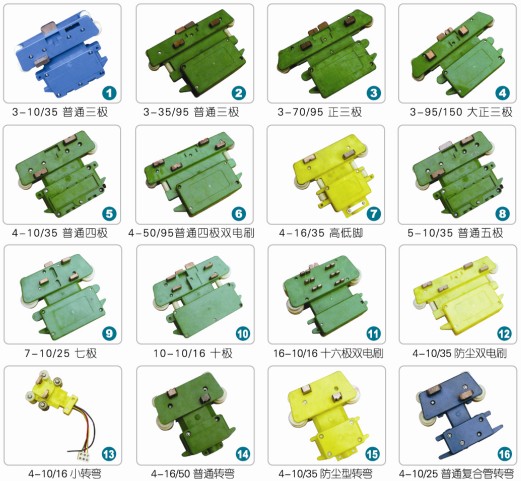

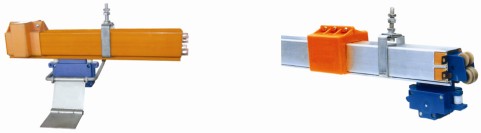

(二)集電器:在導管內與導軌滑動接觸導入電流并向其它移動設備提供電流的裝置。

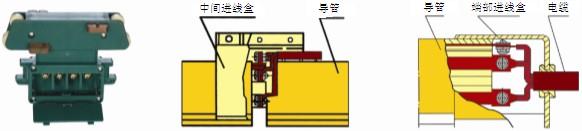

集電器 中間進線盒 端部進線盒

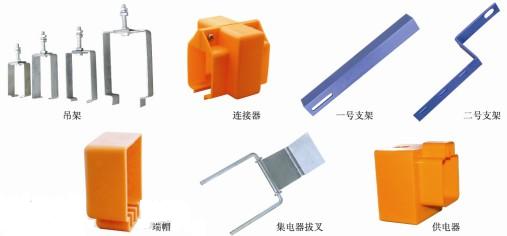

(三)連接器:位于相鄰兩導管連接處,作連接固定和絕緣。
(四)吊架:固定導管并保持導管不變形。
(五)撥叉:向集電器傳遞移動推力或拉力,并適度吸收傳動誤差和傳動沖擊。
八、安裝形式

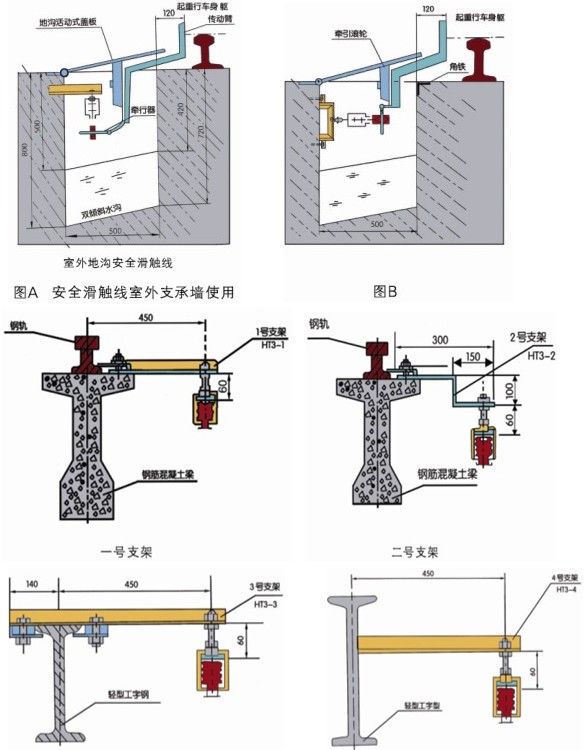

室外安全滑觸線地溝結構:垂直安裝圖A、側面安裝圖B、地溝活動蓋板,每0.5米/塊蓋合整個地溝,支架為基建時一次性建筑。
九、訂貨和儲運
1、訂貨:用戶在填寫訂貨單時,應詳細寫明單位名稱、地址及所需供電滑觸線型號、規格、數量等有關事項。
2、儲運及儲存:供電滑觸線主、副件分別裝箱,對于易損傷的零部件,由防震材料隔離旋轉,但仍應注意防止劇烈碰撞或倒置,以免損壞。供電滑觸線運抵單位,暫不安裝時,其儲備應具備良好的通風、干燥,盡可能避開高溫、熱源和高溫度的地方。
